◆ 技術特性的比較說明：
◆特盛電纜有限公司通過與上海電纜研究所、公安部四川消防研究所以及中國消防協會合作， 研制出BBTRZ柔性礦物絕緣防火電纜。
◆目前，在歐美日澳等發達的市場上，柔性礦物絕緣防火電纜已經逐漸替代了代銅管類防火產品。在國內市場，這一趨勢也是如火如荼、愈演愈烈。
◆ 礦物絕緣（MI）電纜簡介
根據上礦物絕緣電纜的發展歷程，公安部頒布的權威性資料——2007年12月新版的《中國消防手冊》規定，國內礦物絕緣電纜產品分為兩大類：
1、剛性礦物電纜，主要是BTTZ重型銅芯銅護套電纜，以銅棒做導線芯、氧化鎂填充物做絕緣、銅管做護套，經過多次高溫拉拔制成的電纜。

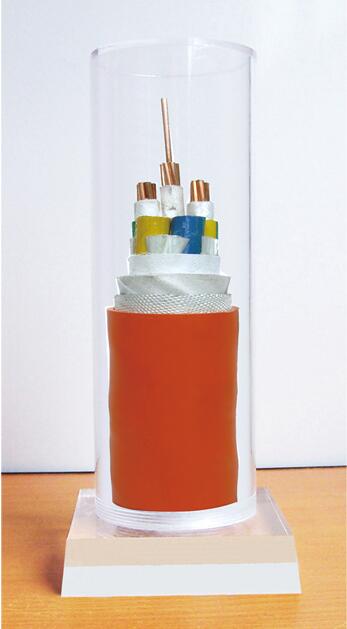

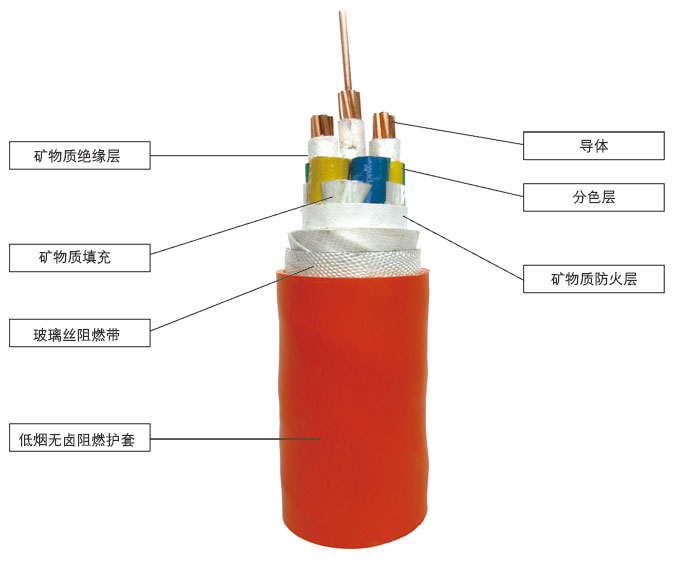

2、柔性礦物絕緣防火電纜，主要指BBTRZ柔性礦物絕緣防火電纜，以韌煉銅絞線作為導線，以無機礦物與礦物化合物作為絕緣與護套。
這兩種礦物絕緣電纜，主要是遵循英國BS6387標準，滿足特、一級建筑的消防要求，即在火災條件下具備180分鐘不間斷供電、抗噴淋、抗撞擊的性能。
BTTZ重型銅芯銅護套電纜于1896年為瑞士人發明，具有載流量大的特點，但鑒于當時的技術條件，本產品存在歷史的局限性。BBTRZ柔性礦物絕緣防火電纜，于1984年為瑞士斯圖特公司發明，不僅秉承了BTTZ電纜的防火、大載流量特性，同時對BTTZ電纜結構上的先天不足做了重大改進，被普遍認為是剛性礦物電纜的升級換代產品。
據了解，以上兩種電纜初的技術引進與消化，都是由上海電纜研究所與上海電纜廠完成，現在國內都有廠家可以成熟生產、供應。
介于以上兩種礦物電纜之間，國內另有廠家推出過渡性的金屬外護套、銅絞線結構的柔性防火電纜，準柔性或稱半柔性的礦物絕緣電纜，但是上沒有這類結構，《中國消防手冊》也沒有納入這種產品。業內一般認為，這是一款過渡性產品，因為同樣采用銅芯、銅（鋁）護套的結構，特性上與BTTZ電纜更為相似，因而歸并入代剛性礦物電纜范疇，統稱為金屬外護套礦物絕緣電纜。
◆ BBTRZ柔性礦物絕緣防火電纜的比較優勢：
由于BBTRZ柔性礦物絕緣防火電纜在材料研究上實現了質的突破，使得其在電性能、安全性、節能性、易施工性、經濟性等方面均具備更多優勢，主要總結如下：
1、電性能
① 載流量大。根據報告，以3*95平方規格為例，在環境溫度30℃、導線溫度90 ℃、空氣中敷設條件下，相關電纜的載流值為：
BBTRZ柔性礦物電纜 340A MT 2009-0976 （電線電纜監督檢驗中心的專項檢測）
BTTZ剛性礦物電纜 267A GB/T16895.15-2002（金屬護套70℃、相當于導體90℃)
BTTZ剛性礦物電纜 335A 〃 （金屬護套105℃、相當于導體125℃）
XLPE交聯電纜 298A GB/T16895.15-2002
EPR乙丙橡膠 298A 〃
PVC電纜 238A 〃 （工作溫度70℃）
由此可見，同等條件CBBTRZ電纜的載流值更大，其導體工作溫度90℃時的額定載流值，基本相當于BTTZ電纜工作溫度125℃時的載流值水平，遠高于其他電纜。
② 耐電壓等級高。BBTRZ電纜遵循國標GB/T 12706標準，耐電壓等級為1000V；而BTTZ電纜遵循國標GB/T 13033標準，耐電壓等級為750V，對沖擊電壓（常規電壓的4-6倍）的耐受性較差，嚴重影響到使用壽命。
2、安全性
① 材質絕緣性好。BBTRZ電纜采用無機非金屬材料做絕緣與護套，且有多層絕緣保護結構，防火的同時更兼防水性，因而絕緣性能優異。BTTZ電纜采用氧化鎂填充物做絕緣，YTTW采用氟云母帶做絕緣，均極易吸潮而引起絕緣水平下降，不適應潮濕環境、不能接觸到空氣，其中間接頭過多、銅材材質的缺陷加上各種機械損傷，都會導致絕緣層吸潮、絕緣失效，甚至引發大的安全事故。特別是YTTW電纜，因其外包銅帶縱向焊接所形成的應力效應，故此更容易開裂、吸潮受損。
而且，因部分消防系統部分線路平時不帶電工作，線路成冷態，此時BTTZ電纜更易吸潮，且不被知曉，導致一旦災難發生時，線路非但不能抗過火、有助于逃生與救災，反而因不能正常工作導致次生的新事故。
② 線路可靠性高。BTTZ電纜在線芯截面大于25mm2電纜在線芯截面大于95mm2時，只能做成單根單芯，進而形成的渦流、環流、中間接頭過多等問題，中間接頭采用黃銅件連接，工作溫度非常高，當超過105℃時，用作接頭部位絕緣的PVC熱縮套管就會絕緣老化，短時間內發生短路擊穿，造成供電線路事故。BBTRZ電纜多芯結構大可做到300mm2，且可以連續大長度定制（理論上可無限長），無需中間接頭，因而電纜的整體性較好，且克服了單根單芯的缺陷。
③ 接地更安全。BTTZ電纜采用銅護套作為接地，在電氣界一直存在重大爭議，其可能遭受的瞬間電流破壞、短路時的電流隨著金屬結構向其他金屬結構傳導等，一直是較大的安全隱患問題。BBTRZ電纜回歸傳統電纜原理，采用專門的接地線，完全無后顧之憂。
3、節能性
① 電容性電流泄露極低。當前正在發展低碳經濟，對公共建筑的節能都有極嚴格的要求。據江蘇、廣東等省建筑電氣學會、電氣情報網所做的專項研究，BTTZ等電纜的銅芯銅護套結構類似一個非常大的電容器，實測已發現大的容性泄露電流值達60安培之多，這相當于一個功率達20Kw的巨大電爐在不間斷地消耗能源！這僅僅是一組回路，在多組回路的情形下，能耗之巨可想而知！BBTRZ電纜因無機非金屬的絕緣與護套結構，只有三根主線對接地線的微小容性電流，其值在幾至幾十毫安水平，基本可以忽略不計。
② 無功損耗少。BBTRZ電纜載流值大、導線發熱量低，多芯大截面結構完全抵消電磁效應，因此，熱場、磁場等無功損耗遠低于BTTZ等電纜。
4、易施工性
① 施工簡便可靠。剛性電纜本身非常硬，中間接頭過多，且存在絕緣問題，施工難度非常大，需要專門的工藝、專門的人員、專門的附件、專門的工裝、專門的檢測，而且極易出現絕緣不達標的風險，經常致使大幅度拖延工期的局面出現。BBTRZ電纜柔性，小彎曲半徑為6D，基本與普通電纜敷設工藝相同，因而施工非常簡便、有效、可靠。
② 節省寶貴空間。BTTZ等電纜工作溫度高，不能與其他電纜同槽敷設，其大截面的單根單芯結構會形成多根電纜的排列，且其專用的接頭外徑很大（至少是電纜外徑的3倍），因此占用空間大、使用成本高。BBTRZ電纜經合理選型，可以與普通電纜同槽敷設，節省空間、易于防護，而且非常美觀。
③ 適宜各種敷設方式。剛性礦物電纜因內外的金屬材料、大截面單根單芯結構、接頭外徑大、及硬度太硬等問題，一般只能采取支架明敷的敷設方式，不適宜采取穿管、埋設等方式，對現場安裝環境會提出極高要求和制約。BBTRZ電纜因為結構特點，可以適應各種通用敷設方式。
5、經濟性
① 價格相對優勢。BBTRZ電纜因為結構特點，用銅量較少，因此在銅材料高價位（當前電解銅每噸六萬左右）時，價格本身比BTTZ等電纜更有優勢。
② 附件大大節省。剛性礦物電纜要用到大量專用的中間連接器與終端接頭，這些附件非常昂貴，而且，這是巨大的隱性成本，招標時并沒體現，但在施工過程中，施工方不得不大量地增補材料！BBTRZ電纜因為回歸傳統的電纜生產工藝，理論上可以按照實際需求的大長度定制，因此無需中間接頭，終端也只要普通的銅鼻子壓接即可，因此，附件成本幾乎可以忽略不計！
③ 施工成本節省。BBTRZ電纜的施工工期與施工成本，均相當于剛性礦物絕緣電纜的十分之一。因剛性礦物絕緣電纜的金屬外護套結構所限：Ⅰ、運行發熱量大，必須單獨敷設，且加裝防護措施，這會直接增加專用橋架、梯架的成本，而且，占用建筑物的實際有效使用空間，大大增加安裝的空間成本；Ⅱ、電纜本身仍然非常“硬”，且絕緣層極其怕水濕性等侵蝕，對連接部位的施工工藝要求極高，大大增加施工難度、耗材使用、以及電纜的“段損”風險；Ⅲ、電纜施工完成后，因絕緣值等檢測不達標的風險很大，極容易造成施工反復、工期拖延，增加不可預見的風險與時間成本。
◆ 對現場特點的響應
根據超高層建筑與大型公共建筑類項目的特點，對于礦物電纜在技術方面一般存在以下重點要求：
① 工程規格非常高，質量問題至關重要，必須大可能地避免線路接頭連接過多，防止未來可能的吸潮等導致絕緣失效事故，保持線路的安全運行；
② 工程設備載荷通常都非常大，而且，變頻電梯與中央空調等變頻設施使用廣泛，反復起停引起沖擊電壓（4-6倍、至少880V）對線路是個巨大考驗，750V耐電壓等級過低、會嚴重影響線路壽命，至少達到1000V為宜；
③ 通常都是“優中創優”的高質量工程，每個細節都不容絲毫忽視，一般進入項目后期機電施工階段時，建設工期已非常緊，為高質量地按時完成施工，非常值得選取一些運行質量更可靠
、同時施工也更便利的材料與工藝，BBTRZ是非常好的選擇；
④ 南方地區通常非常潮濕，雨季時間較長，電氣施工季節往往適逢陰雨連綿，潮濕度非常高，這對金屬護套結構的礦物電纜非常不適合，是個大問題！特別是地下建筑，潮氣更大，非常不適合BTTZ、YTTW等剛性礦物電纜。因從運輸、倉儲、現場存放、敷設等環節，電纜不可避免地要暴露于空氣當中，吸潮導致絕緣失效問題確實難以克服；
⑤ 通常，公告的招標文件中預估的剛性礦物電纜接頭數量遠遠不夠，施工過程將引起大量的工程材料增補；而且，剛性礦物電纜施工非常困難，不論是因產品質量、還是施工配合問題，既影響進度又會導致大量的人工增補。這些，會引起進一步的費用變更，乃至嚴重超預算等問題。
◆ 小結與建議
① 國內從上世紀80年代開始推廣礦物電纜，但直至2005年左右，才因為經濟水平的發展和新法規的實施，開始應用BTTZ電纜，近幾年陸續發生很多問題，非常值得重視。例如，南京軍區的某項重要工程，曾發生過安裝后實測絕緣電阻遠遠低于5兆歐標準下限值的情況，供需雙方發生嚴重摩擦；近期內相繼出現了遼寧人民廣播電臺、黑龍江省委黨校、哈爾濱展覽館、廈門翔鷺大酒店、北京鐵路南站地下廣場、世博會中國館等大型高端建筑工程，因中間連接絕緣損壞、外護套開裂等，引起多處事故，被迫更換所有的供電線路，給業主造成了重大的經濟損失，等等。
② BBTRZ電纜于2003年正式投入應用，至今已被數以百計的重要工程項目陸續選用，特別是北京、上海等一線城市的重大工程，如：北京七星盤古大觀、上海崇明長江隧橋、鄭州廣播電視塔、上海虹橋高鐵樞紐工程、安徽廣電新中心等等，皆是地標性建筑。據行業內反饋的情報分析，目前從施工現場、后續運行的狀況看，情況還是非常不錯的。
綜上所述，超高層建筑與大型公共建筑等特級、一級重點建筑項目，選用高性能、安全、可靠、節能、經濟的礦物絕緣電纜，是確保建筑設施正常、安全運行的必要條件！我們建議項目的業主、施工、監理以及設計方，從實際情況出發，在礦物絕緣電纜的定型、招標與采購當中，能夠充分調研與論證，不為名稱、形式及規格所限，真正按照實際功能需求的滿足度與性價比的優劣進行評判，以進行統籌和優選，為項目建設創造更好的價值。
